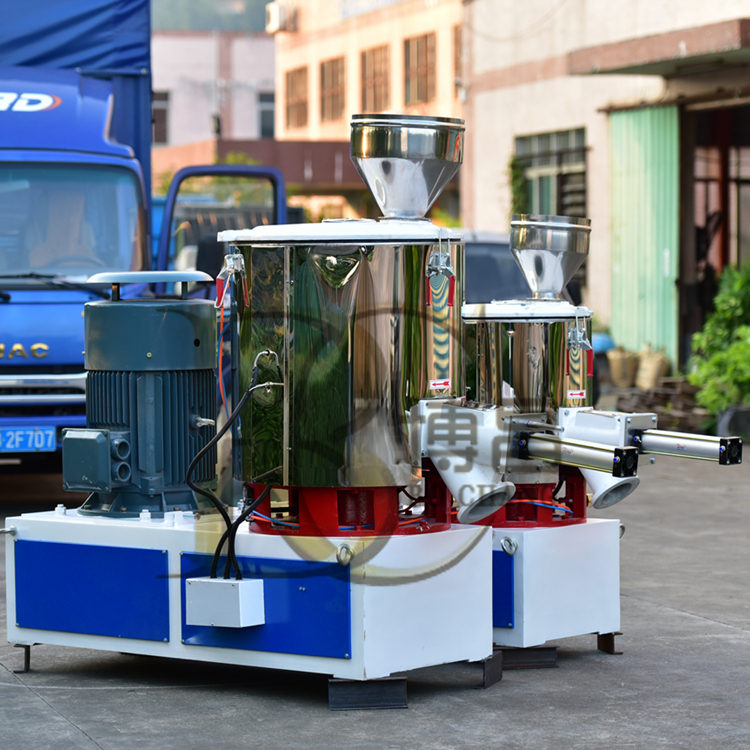

高速混合機(jī)常見故障 + 原因 + 解決辦法

一、混料溫度異常（改性、色母生產(chǎn)最高發(fā)）

1. 升溫太慢、達(dá)不到工藝溫度（鈣粉活化需要 105～115℃）

1. 槳葉磨損變小，物料翻動(dòng)弱、摩擦發(fā)熱不足→槳葉堆焊修復(fù)或更換耐磨槳；
2. 投料過少 / 過多，投料偏離容積 55%～60% 標(biāo)準(zhǔn)；
3. 夾套冷卻水閥門常開、冷卻漏水→關(guān)?；厮y，檢修水冷管路；
4. 皮帶打滑丟轉(zhuǎn)，主軸實(shí)際轉(zhuǎn)速偏低→拉緊三角帶、更換老化皮帶。

2. 升溫過快、局部糊料、物料結(jié)塊

1. 投料太少，空鍋高速空轉(zhuǎn)摩擦過熱；
2. 導(dǎo)流板脫落，物料環(huán)流紊亂局部積料高溫焦化；
3. 水冷循環(huán)不暢，夾套堵垢→疏通水路、定期除水垢；
4. 配方助劑熔點(diǎn)低，轉(zhuǎn)速設(shè)置過高→變頻下調(diào)轉(zhuǎn)速。

二、混料不均勻、有色點(diǎn)、粉體分散差（色母痛點(diǎn)）

1. 槳葉磨損缺角：底部物料翻不上，底層積死料，炭黑團(tuán)聚產(chǎn)生色點(diǎn)→碳化鎢修補(bǔ)槳葉；
2. 導(dǎo)流板掉落或間隙過大，物料只轉(zhuǎn)圈無紊流→重新固定導(dǎo)流板；
3. 加料順序錯(cuò)誤：色粉最后投、一次性全倒，分散不開→樹脂打底→粉體→液態(tài)助劑分步投料；
4. 混料時(shí)間太短，未完成包覆，延長保溫混合時(shí)間。

三、主軸漏粉、漏油（超細(xì)鈣粉、炭黑最容易壞密封）

1. 軸封石墨盤根磨損、氟膠油封老化→整套更換四道組合密封；
2. 氣封氣源壓力不足，反向吹粉失效（色母機(jī)型標(biāo)配氣封）→調(diào)氣壓 0.3～0.4MPa；
3. 鍋底進(jìn)粉塵卡在軸縫，研磨密封件→定期清鍋，減少細(xì)粉竄入密封倉。

現(xiàn)象：出料口、主軸下方漏黑灰 / 粉料、滲黑機(jī)油。

四、設(shè)備異響、震動(dòng)大

1. 鍋內(nèi)掉入鐵塊、螺絲，槳葉剮蹭鍋筒→停機(jī)清理異物；
2. 槳葉松動(dòng)、固定螺絲脫落→緊固槳葉緊固件；
3. 地腳螺栓松動(dòng)、機(jī)架懸空→緊固地腳，加裝減震墊；
4. 軸承缺油損壞，機(jī)頭異響→加注高溫潤滑脂或更換軸承。

五、卸料故障：關(guān)不嚴(yán)、漏料、打不開料門

1. 卸料門硅膠密封墊高溫老化變形→更換耐高溫硅橡膠墊圈；
2. 氣缸氣壓不足、漏氣→檢修氣動(dòng)管路、調(diào)壓；
3. 粉料卡在門縫結(jié)塊卡滯→每次出料后清理門槽積料。

六、電機(jī)過載跳閘、悶機(jī)

1. 超量投料，滿鍋負(fù)載超標(biāo)→嚴(yán)格控制投料容積；
2. 大塊結(jié)塊物料卡阻槳葉→停機(jī)掏料，禁止帶料強(qiáng)行啟動(dòng)；
3. 電壓不穩(wěn)、電機(jī)老化功率衰減→檢查供電線路。

七、鍋壁粘料嚴(yán)重、掛料（頻繁換色麻煩）

1. 鍋體內(nèi)壁拋光差、粗糙掛粉→鏡面拋光處理；
2. 溫度過高，低熔點(diǎn)助劑熔融粘壁→優(yōu)化溫控、加大水冷；
3. 配方油脂過量，物料發(fā)黏附著鍋體。

八、配套冷混問題（冷熱機(jī)組 SRL-Z）

1. 冷混降溫慢，出料＞50℃物料返潮結(jié)塊：冷水循環(huán)不足、冷凝器積垢；
2. 冷混槳葉磨損，冷卻混料不均。
3.
